Peşəkar istehsalçı olaraq, mərkəzləşdirilməmiş texnologiya da adlandırılan ayrılmış komponentləri olan CPSY® CPY seriyalı Modul UPS, “bir uğursuzluq nöqtəsi” riski olmadan işləmək üçün yeganə imkandır. Hər bir UPS modulunda avtonom işləməyi təmin etmək üçün elektron rektifikator, çevirici, statik bypass açarı, geri besleme qorunması, batareya qoruyucusu və idarəetmə məntiqi LCD displey var.
CPSY ® Çində ən böyük 10 modul UPS istehsalçısından biridir. Nəhəng istehsal zavodu, 200-dən çox işçisi və qlobal müştərilər üçün müxtəlif növ UPS istehsal edən Ar-Ge sahəsində 11 ildən çox təcrübəmizlə müştərilərimizin bazarda qazandıqları Böyük Uğurun şahidi olduq.
CPSY® CPY seriyalı 10-600K modul UPS əsl onlayn ikiqat konvertasiya, statik, üç fazalı yüksək tezlikli mikro modul ups sistemidir. IGBT enerji çevrilmə texnologiyasından, ABM ağıllı batareya idarəetmə sistemindən və digər dünyalardan istifadə. Bütün səmərəlilik 94,5% -dən çoxdur. Güc faktoru 0,9 ilə 1 arasında dəyişir.
CPY-30 seriyasının texniki parametrləri | ||||||
Model NO. | CPY3090-15U/30U | CPY30120-30U | CPY30120-42U | CPY30180-30U | CPY30210-42U | CPY30300-42U |
Kabinet tutumu | 90KVA/90KW | 120KVA/120KW | 120KVA/120KW | 180KVA/180KW | 210KVA/210KW | 300KVA/300KW |
IP/OP rejimi | 3 fazalı giriş/3 fazalı çıxış | |||||
İş üsulu | Onlayn İkiqat Dönüşüm | |||||
quraşdırma növü | Qüllə növü | |||||
Giriş parametrləri | ||||||
Nominal giriş gərginliyi | 380V/400V/415VAC | |||||
Giriş gərginliyi diapazonu | Nominal rezistiv yük tam yük: 305~478VAC; nominal müqavimət yükü 70%-dən aşağı azalır: 208~304VAC | |||||
Giriş tezlik diapazonu | 40-72Hz | |||||
giriş gücü faktoru | 0.99 | |||||
boşluq daxil edin | Standart (quraşdırılmış) | mis çubuq | ||||
Açıq spesifikasiyanı daxil edin | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Çıxış parametrləri | ||||||
Nominal çıxış gərginliyi | 380V/400V/415VAC | |||||
Çıxış tezliyi diapazonu | 50/60Hz avtomatik algılama | |||||
çıxış gücü əmsalı | 1 | |||||
Crest Faktoru | 3:01 | |||||
THDv | ≤2% (xətti yük); ≤4% (qeyri-xətti yük) | |||||
çevrilmə vaxtı | 0ms | |||||
həddindən artıq yükləmə qabiliyyəti | 105%~110% 60dəq;110%~125% 10dəq;126%~150% 1dəq;≥150%, 200ms bypass üçün çevrilir | |||||
çıxış dövrə açarı | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Çıxış dövrə açarının spesifikasiyası | mis çubuq | |||||
Batareya parametrləri | ||||||
Batareya tipi | VRLA batareyası | |||||
batareya gərginliyi | Standart 384VDC (384V/432V/480VDC tənzimlənən), yəni standart 32 hüceyrə (32/36/40 hüceyrə tənzimlənən), batareyanın mərkəzi xətti ilə | |||||
şarj cərəyanı | Hər bir güc modulu 8A-a qədər tənzimlənə bilər | |||||
batareya açıqdır | heç biri | |||||
DC soyuq başlanğıc funksiyası | dəstək (sifariş verməzdən əvvəl regional satışdan əvvəl məsləhətləşin) | |||||
Batareyanı işə salma funksiyası yoxdur | dəstək | |||||
Sistem parametrləri və standartları | ||||||
Maşın səmərəliliyi | 95.0% | |||||
Təhlükəsizlik növü | EN 62040-1 | |||||
Elektromaqnit Uyğunluğu | EN 62040-2 | |||||
Dalğalanmadan qorunma | IEC 61000-4-5 | |||||
Müvafiq sertifikatlaşdırma | TLC/enerjiyə qənaət sertifikatı/CE | |||||
müdafiə dərəcəsi | IP20 | |||||
Funksiya | ||||||
EPO | dəstək | |||||
ECO | dəstək | |||||
Daxil olan zəng avtomatik başlayır | dəstək | |||||
texniki xidmət bypass | Standart (quraşdırılmış) | mis çubuq | ||||
Baxım bypass açarının texniki xüsusiyyətləri | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Paralel miqdar | 2 ədəd(2 UPS bir paralel kabeli paylaşır, hissə nömrəsi WIR-04096-00) | dəstəkləmir | ||||
Paralel paylaşılan batareya paketi | dəstək (panel vasitəsilə təyin olunur) | dəstəkləmir | ||||
rabitə | ||||||
idarə paneli | LED+LCD displey (5,7 düym) | |||||
rabitə portu | Standart RS232; standart smart kart yuvası (isteğe bağlı SNMP kartı) | |||||
SNMP kart dəstinin hissə nömrəsi | SMP-00003-00 | |||||
fiziki göstərici | ||||||
Host W*D*H | 515*1000*763(mm))/600*1210*1520(mm) | 600*1210*1520(mm) | 600*1200*2050(mm) | 600*1210*1520(mm) | 600*1200*2050(mm) | 600*1060*2010(mm) |
UPS çəkisi (KG) | 142/164 | 210.5 | 238 | 307 | 285 | 445 |
Güc modulu W*D*H | 650*440*132(mm)-3U | |||||
Güc modulunun çəkisi (KG) | 34,5/əd | |||||
Səs-küy (1 m-dən az) | <73dB,1m | |||||
Ətraf mühit göstəriciləri | ||||||
İşləmə temperaturu | 0-40℃ | |||||
işləyən nisbi rütubət | 0-95% RH, kondensasiyasız | |||||
Saxlama temperaturu | -15-60° | |||||
saxlama nisbi rütubəti | 0-95% RH, kondensasiyasız |

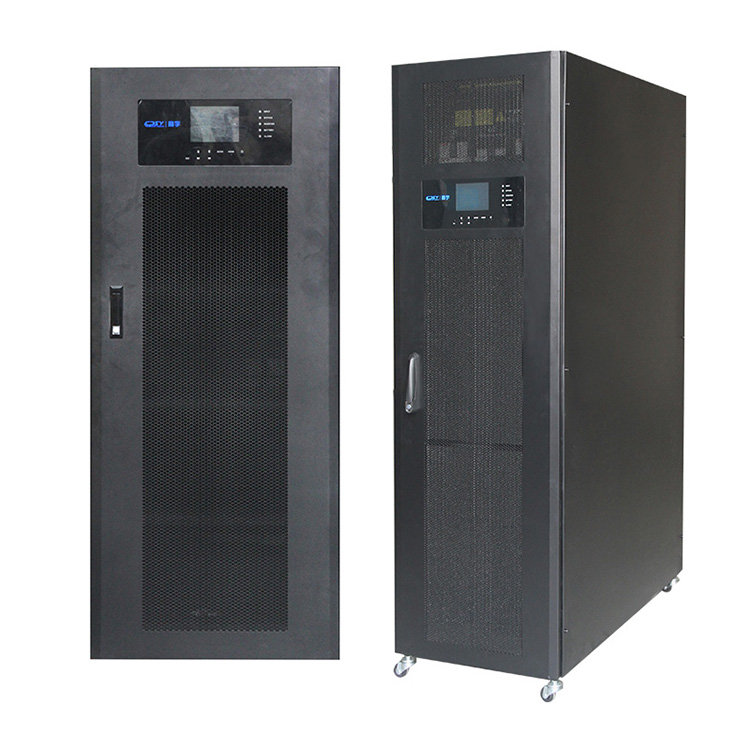

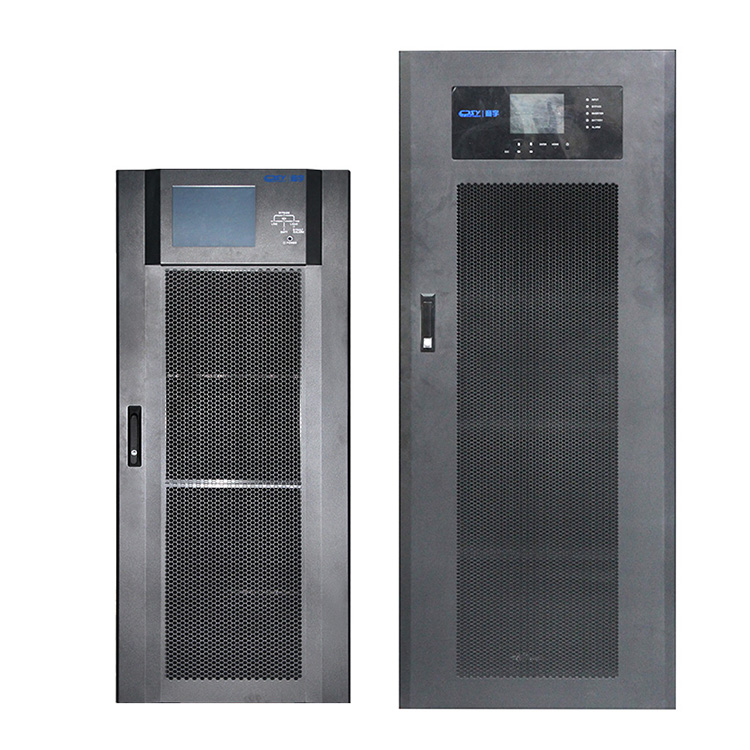

CPSY® Modul UPS
Model nömrəsi:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600
UPS güc diapazonu: 10KVA~600KVA
Xüsusiyyətləri:
● Yüksək tezlik və əsl ikiqat dönüşüm
● Müstəqil güc modulu ikili DSP (rəqəmsal siqnal prosessoru) idarəetmə texnologiyası
● Çıxış gücü əmsalı 0,9/1
● N+1 rəqəmsal paralel texnologiya, modullar arasında olduqca aşağı dövriyyə cərəyanı.
● UPS modul dizaynı, isti dəyişdirilə bilən, ağıllı modul və sistemin mühafizə dizaynını qəbul edir.
● Güc modulu diskret komponentlər əvəzinə IGBT modullarını qəbul edir.
● 94,5%-dən çox yüksək etibarlılıq, yüksək güc, yüksək enerji sıxlığı və yüksək səmərəlilik
● Hər bir müstəqil modul bir nöqtədə nasazlıq riskinin qarşısını almaq üçün müstəqil nəzarətçi ilə təchiz edilmişdir.
● Batareyadan müstəqil şarj cihazı, qabaqcıl ağıllı batareya idarəetmə sistemi (ABM)
● Avtomatik tezlik algılama, 50/60Hz tezliyə çevrilmə
● Batareyanın soyuq işə salınması funksiyası, isteğe bağlı litium batareya
● Effektiv proqram təminatı və aparat təminatı
● Aşağı gərginlikli giriş xətti azalma, batareyanın boşalma müddətini azaldır
● Aşağı səs-küy sistemi dizaynı, fan sürəti temperaturla ağıllı şəkildə dəyişir, səs-küyü azaldır və xidmət müddətini uzadır
● Enerji bərpa edildikdən sonra gecikmiş başlanğıc təyin edilə bilər
● Yüksək yüksək/aşağı temperatur performansı
● Xətti və qeyri-xətti yüklərə güclü yük uyğunluğu, giriş cərəyanı THDi<4%
● Rahat işləmə interfeysi, yüksək rezolyusiyaya malik böyük LCD ekran, zəngin məlumat.
● Çox platformalı rabitə: RS232 (standart konfiqurasiya), USB/RS485/SNMP/AS400 quru kontakt/SMS siqnalı/EPO funksiyası (isteğe bağlı)
Ərizə
Böyük və orta məlumat mərkəzi
Server otaqları telekommunikasiya
Qrup müəssisələri
İT Avadanlıqları.
Məlumat mərkəzləri, orta və böyük şəbəkə avadanlığı və s. kimi missiya baxımından kritik infrastruktur üçün enerji qorunması kimi xidmət etmək üçün CPSY® İsti dəyişdirilə bilən modul enerji təchizatı.
CPSY® CPY seriyalı onlayn modul UPS sistemi qabaqcıl modul enerji mühafizəsi konsepsiyasını qəbul edən qeyri-izolyasiya edilmiş, sənaye səviyyəli, yaşıl UPS-dir. UPS arxitekturası tələb artdıqca və ya daha yüksək səviyyəli əlçatanlıq tələb olunduqca gücü genişləndirə bilər.
Yüksək səmərəli modul UPS tam nominal gücə malik (kVA=kVt) UPS-dir və özünü sinxronlaşdıran güc və idarəetmə modulu ilə mükəmməl əlçatanlığı təmin edir və olduqca aşağı ümumi sahiblik dəyərini (TCO) təklif edir. Tək rafda şaquli genişlənməyə əlavə olaraq, hər ikisi 2 vahidə qədər paralel genişlənmə təklif edir.
Hər bir UPS modulu avtonom əməliyyat üçün lazım olan bütün avadanlıq və proqram təminatına malikdir – rektifikator, çevirici, akkumulyator çeviricisi, statik bypass açarı, geri besleme mühafizəsi, idarəetmə məntiqi, displey və monitorinq və nəzarət üçün mimik diaqram.

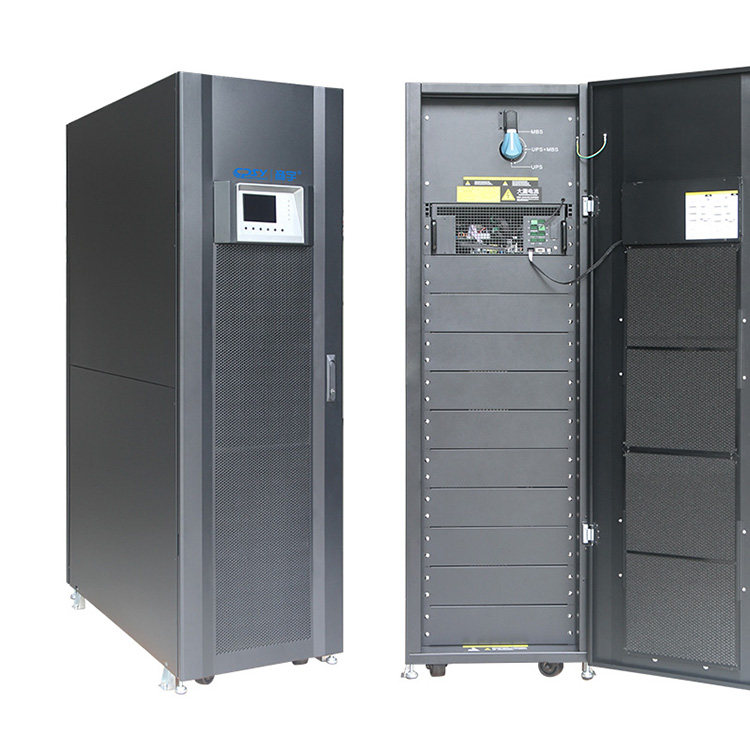

CPY Seriyası Modul UPS
UPS sistemi daxil olan gücün şərtlərindən asılı olmayaraq ən yaxşı enerji keyfiyyətini təmin etmək üçün onlayn ikiqat çevrilmə topologiyasını qəbul edir. Bu topologiya həm də sistemin optimal işləməsini təmin edərək, sıfır ötürmə vaxtı ilə xarakterizə olunur.
Həmyaşıdları ilə müqayisə edildikdə, CPSY®Modular UPS aşağıdakı üstünlüklərə malikdir:
Modul UPS Xüsusiyyətləri və Faydaları
1. Yüksək miqyaslılıq
DSP nəzarət təkmilləşdirilmiş yüksək performanslı həll təmin edir. Gələcək güc genişləndirilməsini asanlaşdırmaq üçün modul dizaynı və paralel texnologiyanı birləşdirin.
2. N+1 və ya N+X paralel artıqlıq, tələb üzrə genişlənmə, ilkin investisiyaya qənaət
UPS-də quraşdırılmış enerji modullarının sayı əlavə yer tutmayan və ilkin investisiyalara qənaət edən enerji tələbatına uyğun olaraq fərdiləşdirilə bilər. UPS paralel genişləndirmə qabiliyyəti istifadəçilərə daha yüksək tutuma nail olmaq və sistemi elektrik kəsilməsindən qorumaq üçün N+X enerji ehtiyatını həyata keçirmək üçün çoxsaylı UPS-ləri birləşdirərək öz enerji sistemini fərdiləşdirməyə imkan verir.
3. Effektiv onlayn ikiqat çevirmə texnologiyası
CPY seriyalı modul UPS onlayn ikiqat konvertasiya texnologiyasını qəbul edir və onun performansı 50% yükdə 94,5%-ə qədər yüksəkdir. Bu, ümumi mülkiyyət dəyərini (TCO) əhəmiyyətli dərəcədə azaldır.
4. Yüksək etibarlılıq və yüksək səmərəlilik
Modul dizayn davamlılığı və etibarlılığı artırır. Hot-swap-ın quraşdırılması və saxlanması asandır və bir modulun uğursuzluğu digər modulların normal işinə təsir göstərməyəcək, əsas yüklər üçün fasiləsiz enerji təchizatı təmin edəcəkdir.
Geniş giriş gərginliyi diapazonu ən son serverlərin tələblərinə cavab verən və İT investisiyasının hər qəpikini optimallaşdıran 0,9/1 çıxış gücü əmsalı ilə yüksək səmərəli əməliyyatı təmin edir.
5. Aşağı ümumi sahiblik dəyəri (TCO)
CPY seriyasının modulluğu yeniliyi, sadəliyi və sahibliyin aşağı qiymətini özündə birləşdirir və modul dizayn MTTR (təmir üçün orta vaxt) azaldır. Bu məhsul güc modullarında, STS modullarında və batareya modullarında istifadə üçün nəzərdə tutulmuşdur. Bu, texniki xidmət və dəyişdirməni asanlaşdıracaq və MTTR (təmir üçün orta vaxt) azaldacaq.
6. Batareyanın soyuq işə salınması və batareyanın ağıllı idarə edilməsi
Tələb olunan güc təmin etməklə iş axınınıza böyük dəyər qatacaq.
Sistem, batareyanın xidmət müddətini səmərəli şəkildə yaxşılaşdıraraq, bütün doldurma və boşalma prosesini ağıllı şəkildə idarə edir.
7. Enerjiyə qənaət və ətraf mühitin mühafizəsi
Onlayn ECO rejimi enerjiyə qənaət etmək üçün işləyir. Kommunal enerji keyfiyyəti yaxşı olduqda, UPS sistemin səmərəliliyini artırmaq üçün ECO rejiminə keçəcək. Keyfiyyət qeyri-sabit olduqda, UPS ən yaxşı enerji keyfiyyətini təmin etmək üçün şəbəkə rejiminə keçir.
8. Müxtəlif proqramlar üçün çevik batareya konfiqurasiyası
Batareyaların sayı çevik şəkildə tənzimlənə bilər. O, müxtəlif güc ehtiyaclarına uyğunlaşacaq və sistemin dayanma müddətini azaldacaq. Hər bir simli gərginlik 32 ilə 40 hüceyrə arasında təyin edilə bilər.
9. Doldurma cərəyanı tənzimlənir
Hər bir güc modulu üçün maksimum 6A/8A/20A doldurma cərəyanı təmin edin və ehtiyaclara uyğun olaraq tənzimlənə bilər.
10. LCD sensor ekran
LCD sensor ekran dizaynı istifadəçi dostu və intuitiv interfeysə malikdir və istifadəçilərə sadəcə ekrana toxunmaqla enerji sisteminə nəzarət etməyə və parametrləri konfiqurasiya etməyə imkan verir. 7.
11. Uyğun generator
Elektrik kəsilməsi zamanı generatorlar vasitəsilə elektrik enerjisinin davamlılığı təmin edilə bilər. UPS generatorun gücü ilə işlədikdə, UPS generatorun qeyri-sabit gərginliyini sabitləşdirə və etibarlı enerji təmin edə bilər.
12. Baxım bypass açarı
Operatorlar enerji sistemini və qoşulmuş avadanlığı bağlamadan sürətli və təhlükəsiz texniki xidmət göstərmək üçün bypass rejimində kommunal enerjiyə problemsiz ötürmək üçün keçiddən istifadə edə bilərlər.
13. Uzaqdan idarəetmə qabiliyyəti
Uzaqdan idarəetmə funksiyası cihazı uzaqdan idarəetmə kartı (SNMP kartı və s.) vasitəsilə izləyə və idarə edə bilər. İstifadəçilər həmçinin planlaşdırılan dayandırmalar və yenidən yükləmələr kimi inzibati tapşırıqları yerinə yetirə bilərlər.
Çox rabitə interfeysləri, RS485, USB, SNMP, relay kartı rabitəsi, şəbəkənin idarə edilməsi və uzaqdan monitorinq üçün
CPY seriyası Modualr UPS bir baxışda vurğulayır
Təhlükəsiz Swap Modulları ilə DPA (SSM)
Mükəmməl güc qorunmasının mövcudluğu üçün
Aşağı ümumi sahiblik dəyəri (TCO)
Bütün həyat dövrü ərzində xərclərə qənaət
Çeviklik/Ölçeklenebilirlik
Güc yeniləməsinin asanlığı, böyüdükcə ödəyin
Təkmilləşdirilmiş xidmət qabiliyyəti
Arızanın sürətli bərpası
Arızanın ani tanınması
Xarici Batareya Şkafının Modullu qoşulması
Hər bir UPS-Modulunu öz ayrıca batareyası ilə təmin etmək, adətən, lazımsız Çox Modullu sistemlər üçün tövsiyə olunur.
UPS-nin quraşdırılması zamanı personalın mühafizəsini təmin etmək üçün qoşulmaların aşağıdakı şərtlərdə yerinə yetirildiyinə əmin olun:
UPS-də şəbəkə gərginliyi yoxdur
Bütün yüklər kəsilib
UPS və xarici batareya gərginliksizdir
CPSY CPY seriyalı modul up-ların tam bağlanmasını yoxlamaq üçün aşağıdakı addımları yerinə yetirin:
1) Giriş Paylama Panelində UPS-i qidalandıran qoruyucuların hamısının açıq olduğundan və UPS-ə heç bir enerji verilmədiyinə əmin olun.
2) "MAINTENANCE BYPASS"-ın açıq olduğundan əmin olun ("OFF" mövqeyi)
3) Xarici akkumulyator şkafındakı və UPS-dəki batareya qoruyucularının açıq olduğundan əmin olun.
4) Torpağı (PE) UPS və xarici batareya şkafı arasında birləşdirin.
5) UPS və xarici akkumulyator şkafı arasında müvafiq +/- , N, terminalları cizgiyə uyğun birləşdirin.
Profilaktik baxım proqramı
a) UPS Modullarının təmizlənməsi, vizual təftişi və mexaniki təftişi.
b) Qüsurlu hissələrin dəyişdirilməsi və ya müəyyən edilmiş xidmət müddəti ilə hissələrin profilaktik olaraq dəyişdirilməsi.
c) Avadanlığın “yenilənməsi” (çatdırılmadan sonrakı texniki təkmilləşdirmələr).
d) DC gərginliyinin və İnverterin çıxış gərginliyinin və tezliyinin kalibrlənməsini yoxlayın.
e) Elektron reqlamentin parametrlərinin, Rektifikator(lar)ın və İnverterin(lərin) idarəetmə və siqnalizasiya sxemlərinin yoxlanılması.
f) Tiristorlar, Diodlar, Transformatorlar, Filtr komponentləri üzrə funksional yoxlamalar, məs. onların müəyyən edilmiş dizayn parametrləri daxilində işləməsini təmin etmək.
g) Yüklə və yüksüz Kommunal Xidmətlərin Uğursuzluğu simulyasiyası daxil olmaqla ümumi performans testi.
h) Boşaltma və doldurma rejimində Batareyanın işinin monitorinqi, o cümlədən hər hansı gücləndirici doldurma vəzifələri.
Batareyaya qulluq üçün
Bu testin ən azı 3 aydan bir aparılmasını tövsiyə edirik, xüsusən də normal işləmə zamanı Batareya kifayət qədər boşalmayıbsa.
İstifadə etdiyiniz boşalma müddəti Batareyanın işləmə vaxtının ən azı yarısı olmalıdır.
Nəzərə alın ki, Batareyanın tam işləmə müddətini yoxlamaq üçün tam Batareya Testi etmisinizsə, batareyanı tutumunun 90%-nə qədər doldurmaq üçün şarj cihazına ən azı 8 saat lazımdır.
UPS sisteminin uzun müddət dayandığı zaman, Batareyanın tam doldurulmasına zəmanət vermək üçün UPS sistemi hər 3 ayda ən azı 12 saat işləməlidir. Əks halda, Batareya daimi ola bilər
